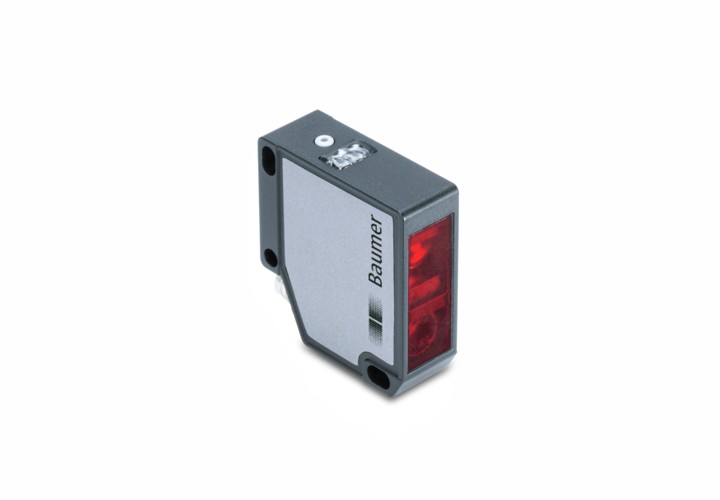

堡盟 Baumer OM20-P0120.HH.TXN 激光测距传感器/性能测距传感器，货号： 11235101。
• 自动调整曝光时间，以便对变化的材料进行精确测量。
• 对环境光有很高的免疫力，无论在什么环境条件下都能进行可靠的测量。
• 精确测量的点光束形状。
• 可调节的滤波器，可获得特别稳定的测量结果。
| （1）基本参数 | |||
| 类型：距离测量 | 测量距离 Sd：16 … 120 mm | 测量范围 Mr：104 mm | 调节：自学习：按钮 / RS485 |
| 上电指示灯：绿色LED | 输出指示灯：黄色LED | 重复精度：1 … 13 µm | 光束类型：点激光 |
| 温漂：< 0.04% Sde/K | 线性误差： • ± 0,1 % MR ，16…70 mm • ± 0,16 % MR ，16…120 mm | ||
| （2）光源 | |||
| 光源：脉冲红色激光二极管 | 波长：660 nm | 激光等级：1 | 最大脉冲功率：2 mW |
| 脉冲持续时间：0,001 ... 0,5 ms | 脉冲周期：0,2 ... 3,4 ms | ||
| （3）电气参数 | |||
| Response delay：0,4 ms | 测量频率：5000 Hz | 电源电压范围 +Vs：12 … 28 VDC | 最大电流消耗（无负载）：50 mA |
| 输出电路：RS485 | 短路保护：是 | 反极性保护：是，Vs到GND | |
| （4）通信接口 | |||
| 接口：RS485 | 波特率：57600，可调 | 协议：Modbus RTU | |
| （5）机械参数 | |||
| 宽度 / 直径：13 mm | 高度 / 长度：37 mm | 深度：34,5 mm | 类型：矩形，正视型 |
| 外壳材质：压铸锌 | 前端光学元件：玻璃 | 连接方式：M8 接头，4针 | 重量：41 g |
| （6）环境条件 | |||
| 抗环境光干扰能力：< 100 kLux | 防护等级：IP 67 | 工作温度：-10 … +50 °C | 储存温度：-20 … +60 °C |
正弦振动： • IEC 60068-2-6:2008 • 1 mm p-p (10 - 55 Hz)，单轴5分钟 • 单轴30分钟 (55 Hz) | 半正弦振动： • IEC 60068-2-27:2009 • 30 g / 11 ms，单轴单方向6次冲击 | ||
尺寸图

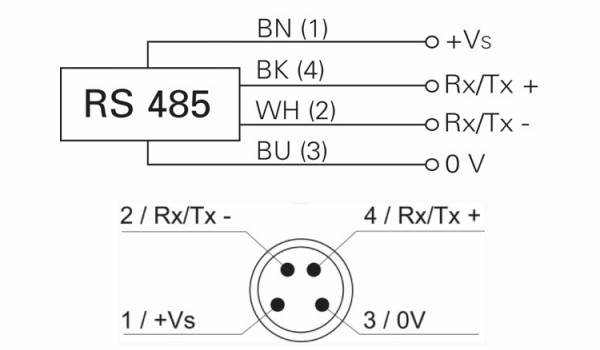

接线图及针角定义图
典型光束特性
• OM20-P0120.HH.TXN
