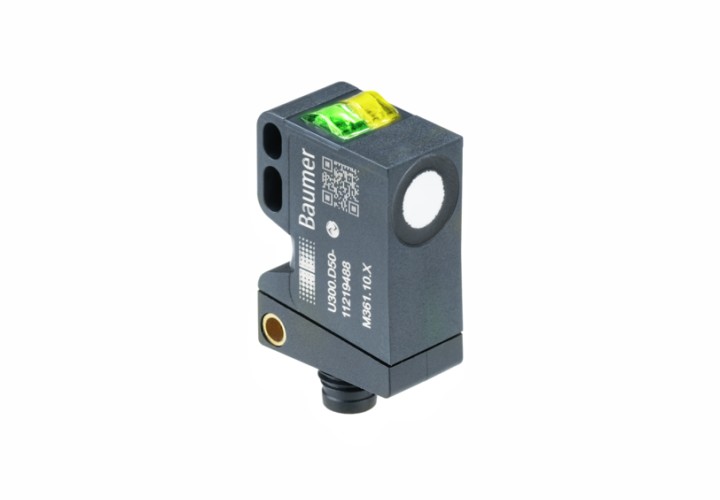

堡盟 Baumer U300.D50-DPMO.72N 微型超声波测距传感器|超声波距离测量传感器，采用纤细的矩形设计，货号： 11219488。
• 精确的测量原理带来的最佳测量性能。
• 通过双通道向IO-Link通道输出并行信号。
• 灵活的参数化和额外的诊断数据得益于IO-Link。
• 同类产品中最短的盲区范围。
• 在紧凑的外壳中实现高性能。

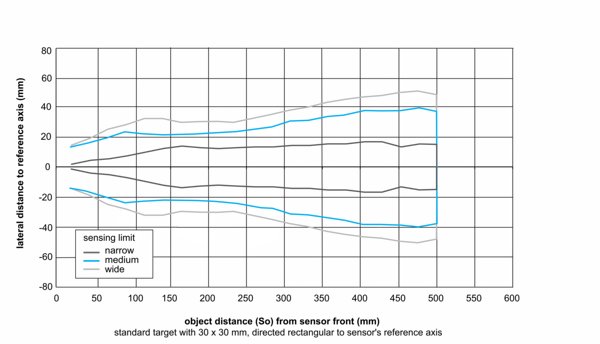

典型声锥纵面
| （1）基本参数 | |
| 感应范围 Sd | 15 … 500 mm |
| 感应范围近端限值 Sdc | 15 … 500 mm |
| 感应范围远端限值 Sde | 15 … 500 mm |
| 版本 | IO-Link双重信号通道 |
| 典型迟滞 | 4 % Sde |
| 重复精度 | 0,5 mm |
| 分辨率 | < 0,3 mm |
| 响应时间 ton/toff 标准 | < 40 ms |
| 响应时间 ton/toff 最小化 | < 16 ms |
| 温漂 | > 50 mm < 2 % of distance to target Sde |
| 电漂移 | 15分钟后补偿 |
| 声波频率 | 290 kHz |
| 调节 | qTeach，line-Teach，IO-Link |
| 指示灯 | 黄色LED |
| 上电指示灯 | 绿色LED |
| 测量轴校准 | < 2° |
| （2）电气参数 | |
| 电源电压范围 +Vs | 12 … 30 VDC |
| 典型电流消耗 | 35 mA |
| 输出电路 | 电压输出 |
| 输出信号 | 0…10 V / 10…0 V |
| 输出电流 | 100 mA |
| 压降 Vd | <3 VDC |
| 残余纹波 | < 10 % Vs |
| 短路保护 | 是 |
| 反极性保护 | 是，Vs到GND |
| （3）通信接口 | |||
| 接口 | IO-Link V1.1 | 波特率 | 38.4 kBaud (COM 2) |
| 周期时间 | ≥ 8 ms | 过程数据长度 | 48 位 |
| 过程数据结构： | 位0 = SSC1 (距离) 位1 = SSC2 (距离) 位2 = 质量 位3 = 报警 位5 = SSC4 (计数器) 位8-15 = 比例因子 位16-47 = 32位测量值 | 其他数据： | 距离 过量增益 启动次数 运行时间 启动次数 工作电压 设备温度 直方图 |
| IO-Link端口类型 | A级 | 参数可调： | 开关点 开关迟滞 测量值过滤 时间过滤器 LED状态指示灯 输出逻辑 输出电路 计数器 声锥宽度 模拟量输出特性 停用传感器元件 “找到我”功能 |
| IO-Link | 是 | ||
| （4）机械参数 | |
| 类型 | 矩形 |
| 外壳材质 | 塑料（ASA、PMMA） |
| 宽度 / 直径 | 12,9 mm |
| 高度 / 长度 | 32,2 mm |
| 深度 | 23 mm |
| 连接方式 | M8 接头，4针 |
| （5）环境条件 | |
| 工作温度 | -25 … +65 °C |
| 储存温度 | -40 … +75 °C |
| 防护等级 | IP 67 |

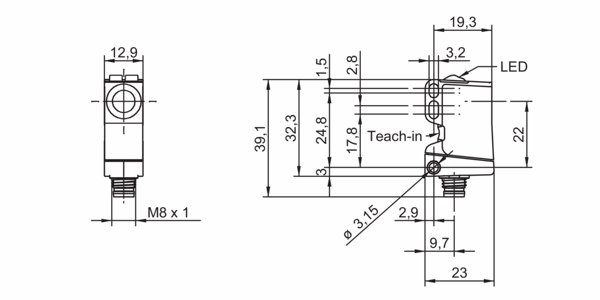

尺寸图
接线图及针角定义
