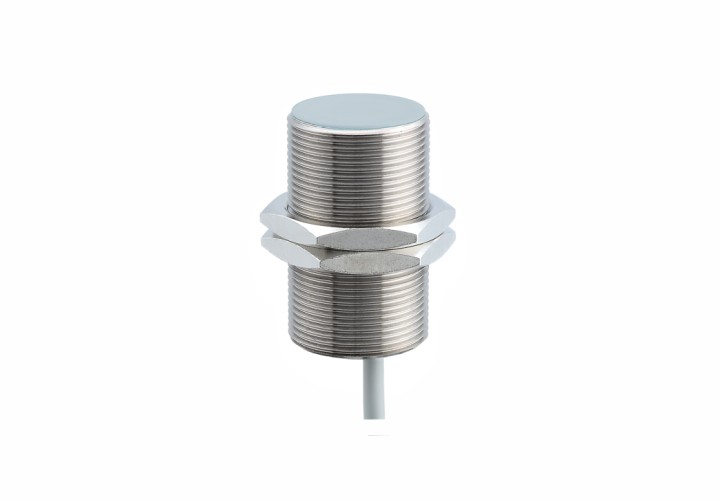

堡盟 Baumer IWRM 30U9501 电感式测距传感器，货号： 10243232。
• 测量距离：5 … 10 mm；
• 输出电路：电压输出；
• 连接方式：2米电缆；
• 工作温度：0 … +60 °C；
• 防护等级：IP 67。
| （1）基本参数 | |
| 安装方式 | 齐平 |
| 测量距离 Sd | 5 … 10 mm |
| 参考距离 | 7,1 … 7,9 mm |
| 测量速度 | < 1,5 mm / ms |
| 重复精度 | 0,02 mm |
| 线性误差 | ± 200 µm |
| 温度系数 | µm / (K mm) |
| （2）电气参数 | |
| 电源电压范围 +Vs | 15 … 30 VDC |
| 最大电流消耗（无负载） | 20 mA |
| 输出电路 | 电压输出 |
| 输出信号 | 1…9 VDC |
| 负载电阻 | > 1000 Ohm |
| 残余输出信号 | < 0,5 % Vs |
| 短路保护 | 是 |
| 反极性保护 | 是 |
| （3）机械参数 | |
| 类型 | 圆柱形，螺纹版 |
| 感应面材质 | PBT |
| 外壳材质 | 黄铜镀镍 |
| 尺寸 | 30 mm |
| 外壳长度 | 60 mm |
| 连接方式 | 2米直接出线 |
| 最大紧固扭矩 | 200 Nm (Front: 140 Nm) |
| 工作温度 | 0 … +60 °C |
| 防护等级 | IP 67 |

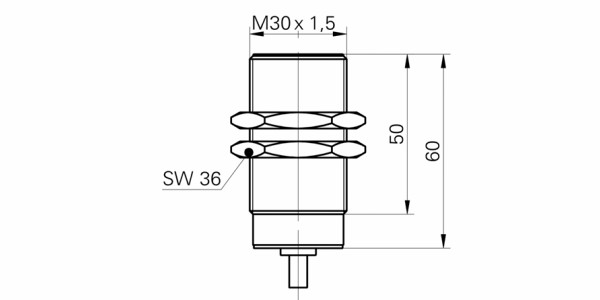

尺寸图

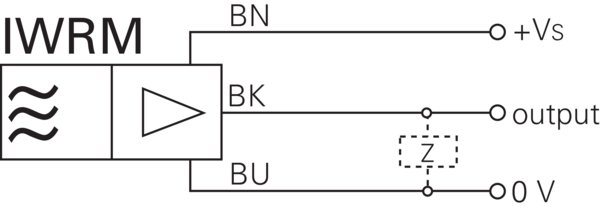

接线图
