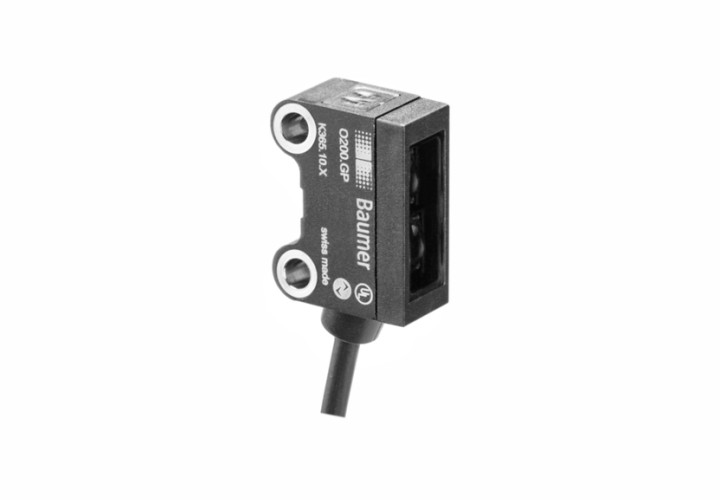

堡盟 Baumer O200.SP-GW1J.72NV 是一款微型的SmartReflect智能反射式光电传感器，货号： 11210276。应用于目标物检测。
• 类型：光栅；
• 背景位置：25 … 180 mm；
• 光源：脉冲PinPoint LED；
• 输出电路：推挽式；
• 感应距离调节：自学习和IO-Link；
• 机械安装：光滑套筒 (不锈钢)；
• 连接方式：M8引线接头，4针，L=200 mm；
• 工作温度：-25 … 50 °C；
• 防护等级：IP67。

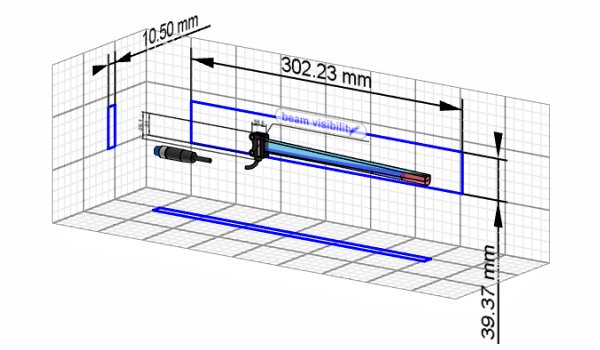

3D模型图
| （1）基本参数 | |
| 类型 | 光栅 |
| 版本 | 标准物体检测 |
| 背景位置 Sde | 25 … 180 mm |
| 感应范围 Sa | 90%…85% Sde |
| 可识别的最小物体类型 | 2,5 mm |
| 上电指示灯 | 绿色LED |
| 调节/镜头受污指示灯 | 闪烁的输出指示灯 |
| 输出指示灯 | 黄色LED |
| 感应距离调节 | 自学习和IO-Link |
| 交互影响抑制 | 是 |
| 光轴校准 | < 1.5° |
| （2）光源 | |
| 光源 | 脉冲PinPoint LED |
| 波长 | 644 nm |
| （3）电气参数 | |
| 响应时间 / 释放时间 | < 0,25 ms (高速模式) |
| 电源电压范围 +Vs | 10 … 30 VDC |
| 最大电流消耗（无负载） | 40 mA (@ 10 VDC) |
| 典型电流消耗 | 16 mA (@ 24 VDC) |
| 压降 Vd | <2 VDC |
| 输出功能 | 亮通/暗通 |
| 输出电路 | 推挽式 |
| 输出电流 | 50 mA |
| 短路保护 | 是 |
| 反极性保护 | 是 |
| （4）通信接口 | |
| 接口 | IO-Link V1.1 |
| IO-Link端口类型 | A级 |
| 波特率 | 230.4 kBaud (COM3) |
| 周期时间 | ≥ 0,6 ms |
| 过程数据长度 | 32 位 |
| 过程数据结构： | 位0 = SSC1 (有无) 位2 = 质量 位3 = 报警 位5 = SSC4 (计数器) 位16-31 = 16位测量值 |
| 参数可调： | 开关点 时间过滤器 LED状态指示灯 输出逻辑 计数器 工作模式 停用传感器元件 “找到我”功能 自学习模式 |
| 其他数据： | 过量增益 启动次数 设备温度 |
| （5）机械参数 | |
| 宽度 / 直径 | 8 mm |
| 高度 / 长度 | 25,1 mm |
| 深度 | 15,8 mm |
| 类型 | 矩形 |
| 机械安装 | 光滑套筒 (不锈钢) |
| 外壳材质 | 塑料（ASA、PMMA） |
| 前端光学元件 | PMMA |
| 连接方式 | M8 引线接头，4针，L=200 mm |
| 电缆特性 | PVC / PVC 4 x 0,08 mm² |
| 防护等级 | IP 67 |
| 工作温度 | -25 … +50 °C |
| 图纸 | |

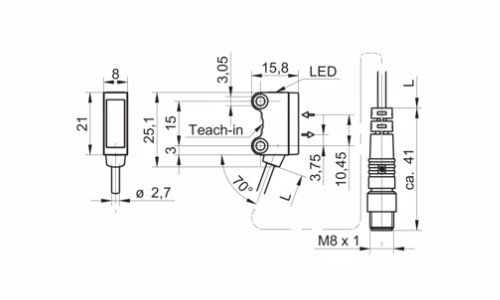

| 尺寸图 | 典型光束特性 |
 |  |

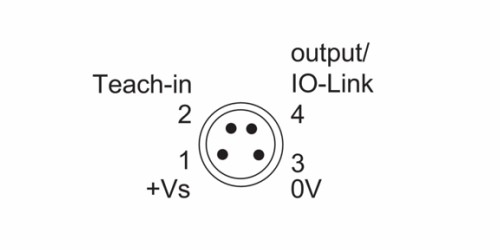

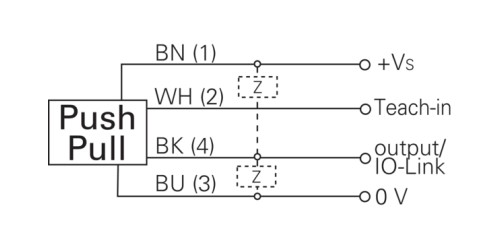

| 接线图 | 针角定义 |
 |  |
