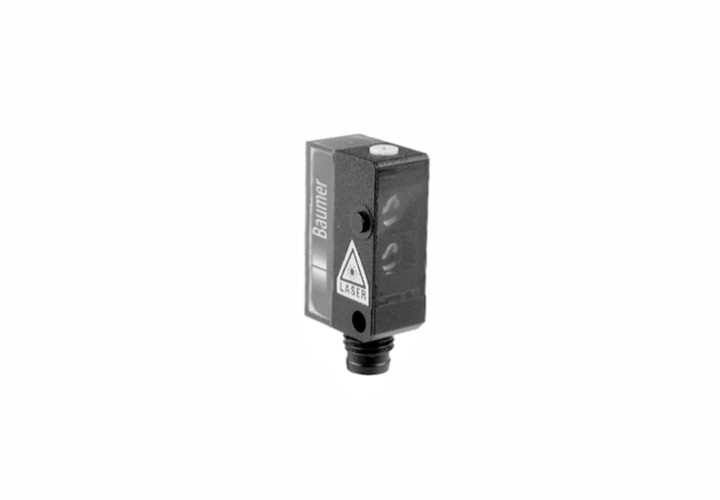

堡盟 Baumer OHDK 10P5101/S35A 是一款微型的具有背景抑制功能的漫反射传感器|激光数字传感器，货号： 10132112。
• 类型：背景抑制型；
• 感应距离：22 … 130 mm；
• 光源：脉冲红色激光二极管；
• 输出电路：PNP；
• 感应距离调节：机械式，5转；
• 连接方式：M8接头，4针；
• 工作温度：-10 … 50 °C；
• 防护等级：IP 67。
| （1）基本参数 | |
| 类型 | 背景抑制型 |
| 感应距离 Tw | 22 … 130 mm |
| 感应范围 Tb（Tw最大） | 3 … 130 mm |
| 感应范围 Tb（Tw最小） | 3 … 22 mm |
| 重复精度 | < 0,2 mm (激光焦点处) |
| 上电指示灯 | 绿色LED |
| 指示灯 | 黄色LED |
| 感应距离调节 | 机械式，5转 |
| 焦距 | 40 mm |
| 交互影响抑制 | 是 |
| （2）光源 | |
| 光源 | 脉冲红色激光二极管 |
| 激光等级 | 2 |
| 波长 | 650 nm |
| （3）电气参数 | |
| 响应时间 / 释放时间 | < 0,25 ms |
| 电源电压范围 +Vs | 11 … 30 VDC |
| 最大电流消耗（无负载） | 30 mA |
| 典型电流消耗 | 25 mA |
| 压降 Vd | <1,8 VDC |
| 输出功能 | 亮通/暗通 |
| 输出电路 | PNP |
| 输出电流 | 100 mA |
| 短路保护 | 是 |
| 反极性保护 | 是，仅电源 |
| （4）机械参数 | |
| 宽度 / 直径 | 10,4 mm |
| 高度 / 长度 | 27 mm |
| 深度 | 16,3 mm |
| 类型 | 矩形 |
| 外壳材质 | 塑料（ASA） |
| 前端光学元件 | PMMA |
| 连接方式 | M8 接头，4针 |
| （5）环境条件 | |
| 防护等级 | IP 67 |
| 工作温度 | -10 … +50 °C |
| 图纸 | |

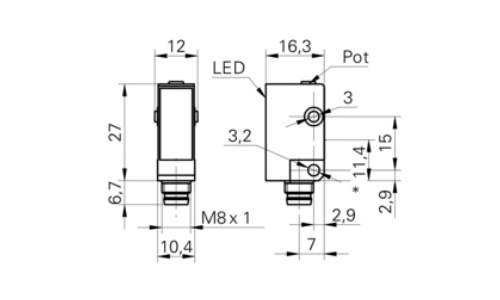

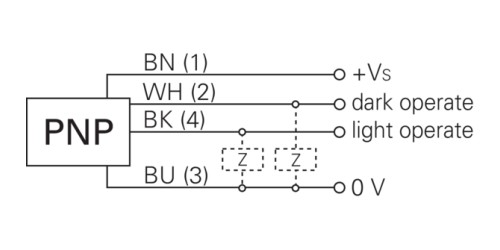

| 尺寸图 | 接线图 |
 |  |
| 典型光束特性 | 激光警告 |
 |  |
